Erbium-Doped Fiber Amplifiers

Αποτελούνται από ίνα πιριτίου, ο πυρήνας της οποίας είναι γεμάτος με ιόντα Ερβίου(Erbium). Η ίνα τροφοδοτείται από σήματα μέσω ηλεκτρομαγνητικού laser, με μήκη κύματος από 980 ως 1480 nm. Γύρω από την ίνα βρίσκεται ένας coupler, ο οποίος είναι wavelength selective και χρησιμοποιείται για να συνδυάσει την έξοδο του laser με το σήμα εισόδου. Στην έξοδο, ένας άλλος coupler χωρίζει το ενισχυμενο σήμα από τα υπόλοιπα. Ενας isolator χρησιμοποιείται στην είσοδο ή/και στην έξοδο, εμποδίζοντας έτσι τις ανακλάσεις πάνω στον ενισχυτή.

Αυτοί οι ενισχυτές χρησιμοποιούνται πιο τακτικά από άλλα είδη, δίοτι:

1. Υπάρχουν αξιοπιστα και ισχυρά ημιαγωγα  ηλεκτρομαγνητικά laser σε μεγάλη ποσότητα
2. Η συσκευή αποτελείται μόνο από οπτική ίνα, κάτι το οποίο την κάνει ανεξάρτητη από την πολικότητα και έτσι το φως μπορεί να συνδεθεί άνετα μέσα σε αυτήν
3. Η συσκευή είναι απλή.
4. Δεν υπάρχει crosstalk κατα την ενίσχυση των WDM σημάτων.

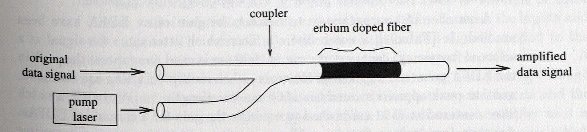

Παρακάτω βλέπουμε έναν EDFA οπτικό ενισχυτή:
